BH86S
BH86S
H系列方形無刷電機
電機尺寸86*86mm
額定電壓48V
額定轉速3000rpm
最高轉速可達3600rpm
電機尺寸86*86mm
額定電壓48V
額定轉速3000rpm
最高轉速可達3600rpm
一、電氣屬性
| 電機i型號 | 額定功率/W | 額定電壓/V | 額定轉矩/N.M | 額定轉速/rpm | 額定電流/A | 最高轉速/rpm | 極數 | 電機尺寸/mm | 機身長度/mm |
| BH86S-31B30CB-HNAA05 | 315 | 48 | 1 | 3000 | 8 | 3600 | 8 | 86 | 80 |
| BH86S-41B30CB-HNAA05 | 415 | 1.33 | 10.5 | 90 | |||||
| BH86S-56B30CB-HNAA05 | 565 | 1.8 | 143 | 105 | |||||
| BH86S-77B30CB-HNAA05 | 770 | 2.45 | 19.5 | 130 | |||||
| BH86S-10C30CB-HNAA05 | 1000 | 3.2 | 25.4 | 135 |

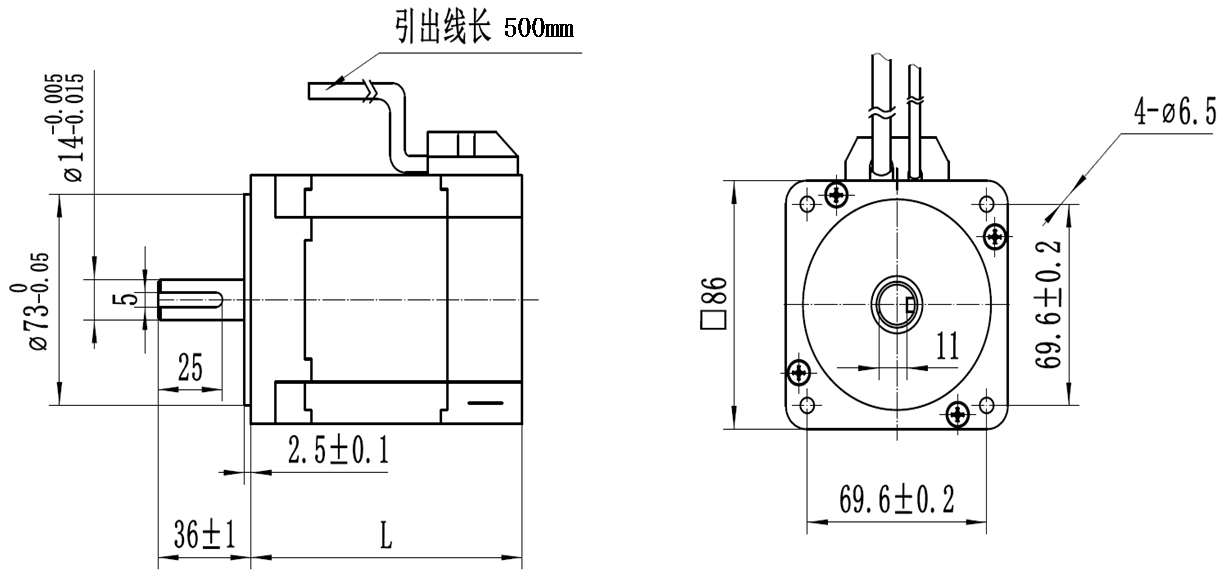

二、電機尺寸圖
注：電機線纜顏色定義
| 電機動力線 | 霍爾信號線 | ||||
| U | V | W | A | B | C |
| 紅 | 黃 | 黑 | 藍 | 綠 | 白 |
