ST80S
ST80S
T系列伺服電機
電機尺寸80*80mm
額定電壓48V
額定轉速3000rpm
最高轉速可達35000rpm
電機尺寸80*80mm
額定電壓48V
額定轉速3000rpm
最高轉速可達35000rpm
一、電氣屬性
| 電機型號 | 額定功率/W | 額定轉矩/N.M | 額定電流/A | 是否帶抱閘 | 編碼器類型 | 極對數 | 額定電壓/V | 額定轉速/rpm | 最高轉速/rpm |
| ST80S-75B30CD-MFBB05 | 750 | 2.39 | 14 | 是 | 多圈17bit多摩川協議編碼器 | 5 | 48 | 3000 | 350 |
| ST80S-75B30CD-MGAB05 | 否 | ||||||||
| ST80S-75B30CD-TFBB05 | 是 | 單圈17bit多摩川協議編碼器 | |||||||
| ST80S-75B30CD-TGAB05 | 否 |
二、電機尺寸圖
| 電機型號 | 電機尺寸圖 |

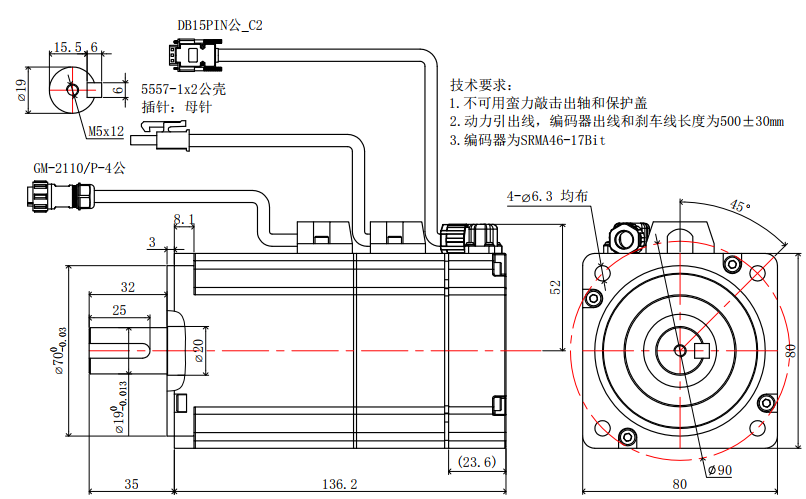

| ST80S-75B30CD-MFBB05/ST80S-75B30CD-TFBB05 |  |

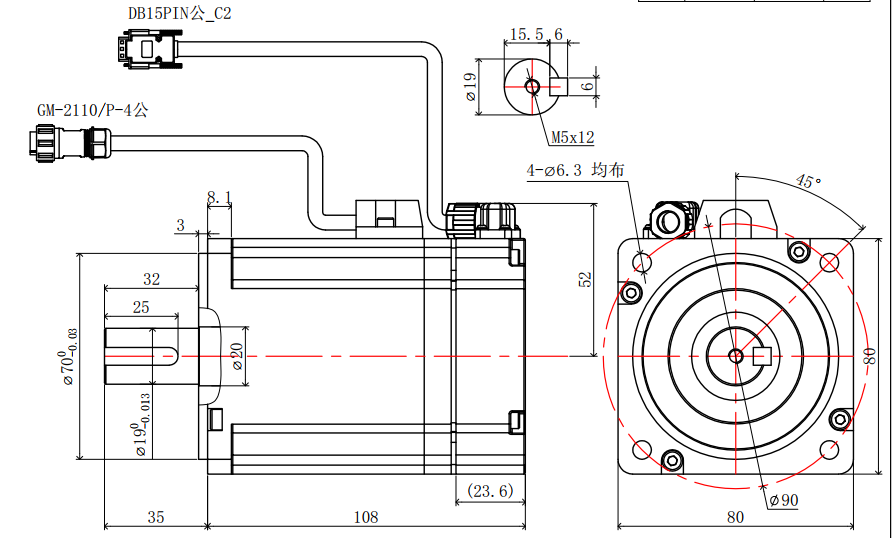

| ST80S-75B30CD-MGAB05/ST80S-75B30CD-TGAB05 |  |
電機線纜顏色定義
| 線纜名稱 | 圖示 | 針號 | 定義 | 顏色 |
| 電機動力線 |  | 1 | U | 紅 |
| 2 | V | 白 | ||
| 3 | W | 黑 | ||
| FG | FG | 綠 | ||
| 編碼線 |  | 1 | +5V | 紅 |
| 2 | GND | 黑 | ||
| 9 | SD+(485+) | 藍 | ||
| 11 | VB+(多圈) | 棕 | ||
| 12 | VB-(多圈) | 白 | ||
| 14 | SD-(485-) | 黃 | ||
| 殼 | PE | 屏蔽網 | ||
| 抱閘線 |  | 1 | 0V | 細白 |
| 2 | DC+24V |

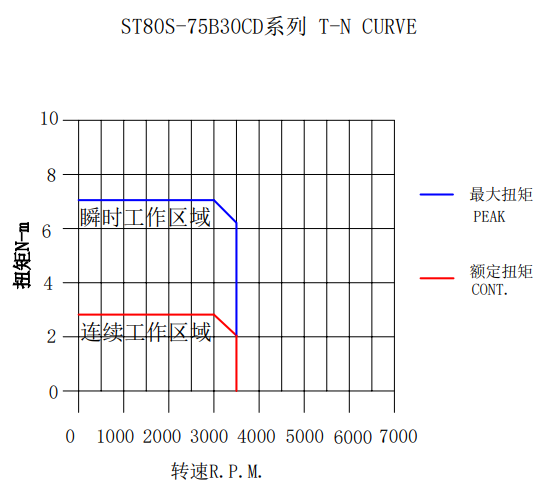

三、特性曲線
