ST40S
ST40S
T系列伺服電機
電機尺寸40*40mm
額定電壓48V
額定轉速3000rpm
最高轉速可達35000rpm
電機尺寸40*40mm
額定電壓48V
額定轉速3000rpm
最高轉速可達35000rpm
一、電氣屬性
| 電機型號 | 額定功率/W | 額定轉矩/N.M | 額定電流/A | 是否帶抱閘 | 編碼器類型 | 極對數 | 額定電壓/V | 額定轉速/rpm | 最高轉速/rpm |
| ST40S-50A30CD-MQBB05 | 50 | 0.16 | 1.27 | 是 | 多圈17bit多摩川協議編碼器 | 4 | 48 | 3000 | 3500 |
| ST40S-10B30CD-MQBB05 | 100 | 0.318 | 1.9 | ||||||
| ST40S-50A30CD-MPAB05 | 50 | 0.16 | 1.27 | 否 | |||||
| ST40S-10B30CD-MPAB05 | 100 | 0.318 | 1.9 | ||||||
| ST40S-50A30CD-TQBB05 | 50 | 0.16 | 1.27 | 是 | 單圈17bit多摩川協議編碼器 | ||||
| ST40S-10B30CD-TQBB05 | 100 | 0.318 | 1.9 | ||||||
| ST40S-50A30CD-TPAB05 | 50 | 0.16 | 1.27 | 否 | |||||
| ST40S-10B30CD-TPAB05 | 100 | 0.318 | 1.9 |

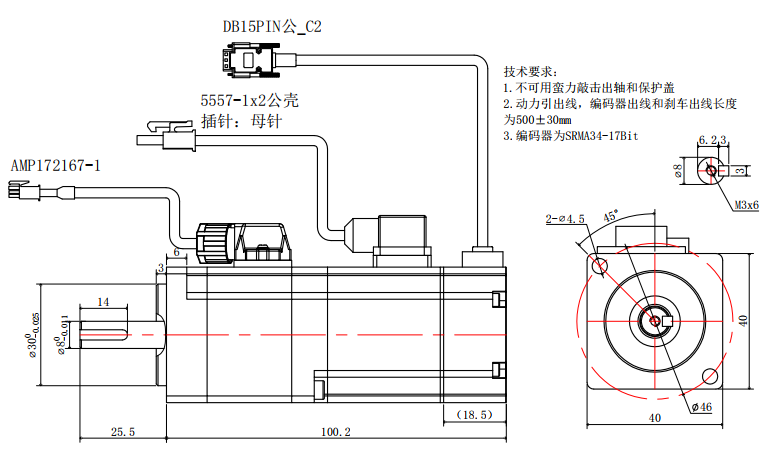

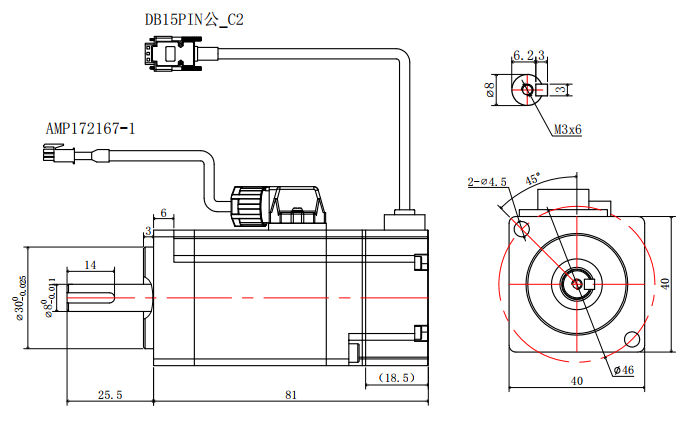

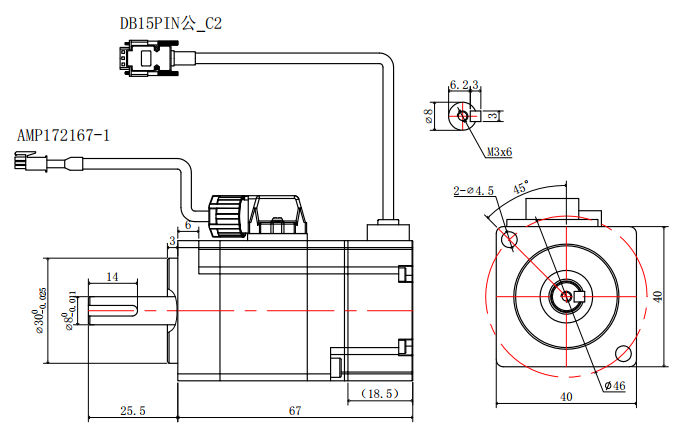

二、電機尺寸圖
| 電機型號 | 電機尺寸圖 |
ST40S-50A30CD-MQBB05/ ST40S-50A30CD-TQBB05 |  |
ST40S-10B30CD-MQBB05/ ST40S-10B30CD-TQBB05 |  |
ST40S-50A30CD-MPAB05/ ST40S-50A30CD-TPAB05 |  |
ST40S-10B30CD-MPAB05/ ST40S-10B30CD-TPAB05 |  |
電機線纜顏色定義
| 線纜名稱 | 圖示 | 針號 | 定義 | 顏色 |
| 電機動力線 |  | 1 | U | 紅 |
| 2 | V | 白 | ||
| 3 | W | 黑 | ||
| 4 | FG | 綠 | ||
| 編碼線 |  | 1 | +5V | 紅 |
| 2 | GND | 黑 | ||
| 9 | SD+(485+) | 藍 | ||
| 11 | VB+（多圈） | 棕 | ||
| 12 | VB-（多圈） | 白 | ||
| 14 | SD-(485-) | 黃 | ||
| 殼 | PE | 屏蔽網 | ||
| 抱閘線 |  | 1 | 0V | 細白 |
| 2 | DC+24V |

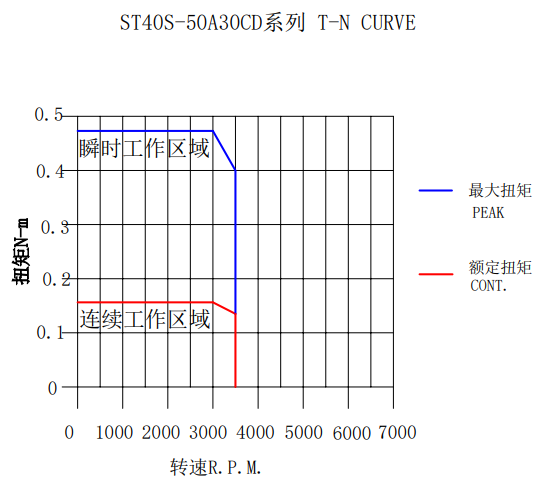

三、特性曲線
| 電機型號 | 特性曲線 |
| ST40S-50A30CD-XXXXXX |  |
| ST40S-10B30CD-XXXXXX |  |
